Perkins1204e-e441206e-e66柴油發動機控制線信息線束識別方法

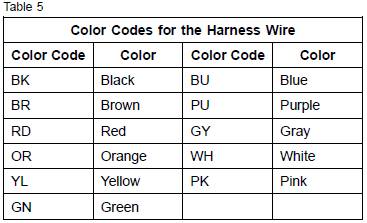

帕金斯確定所有的電線有11個堅實的顏色。這個在電線上的線路號碼是25毫米（1英寸）間距。表5列出了電線的顏色和顏色代碼。

例如，一個線識別f730-or上示意圖將顯示一個橙色線與回路數f730。f730-or標識功率供油壓力傳感器。

注：經常更換線束電線的規格和相同的顏色代碼。

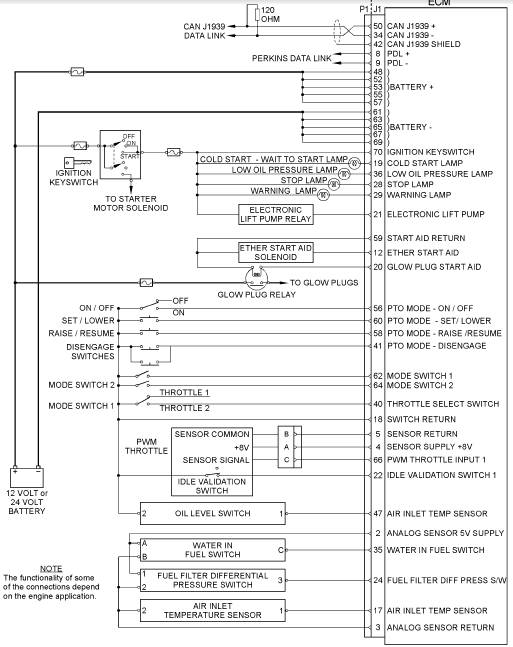

注意：在下面的圖中，“通過”意味著即插即用”jxxx”意味著杰克。示意圖1204e-e44引擎

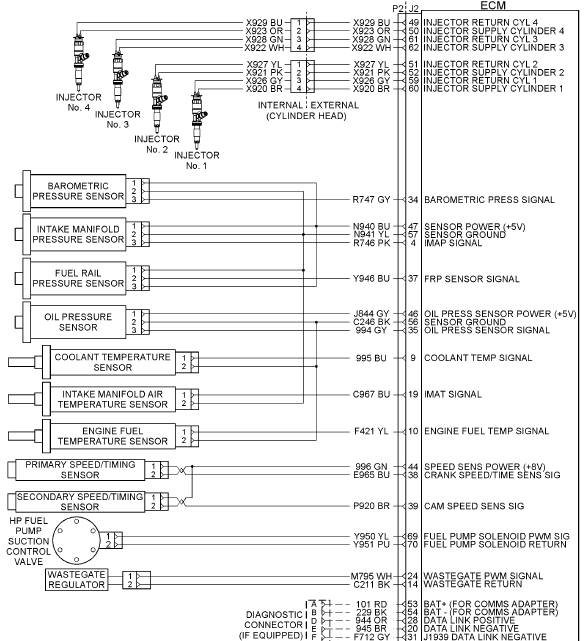

該1204e-e44引擎連接到J2連接器上的ECM示意圖

該1204e-e44引擎連接到J2連接器上的ECM示意圖

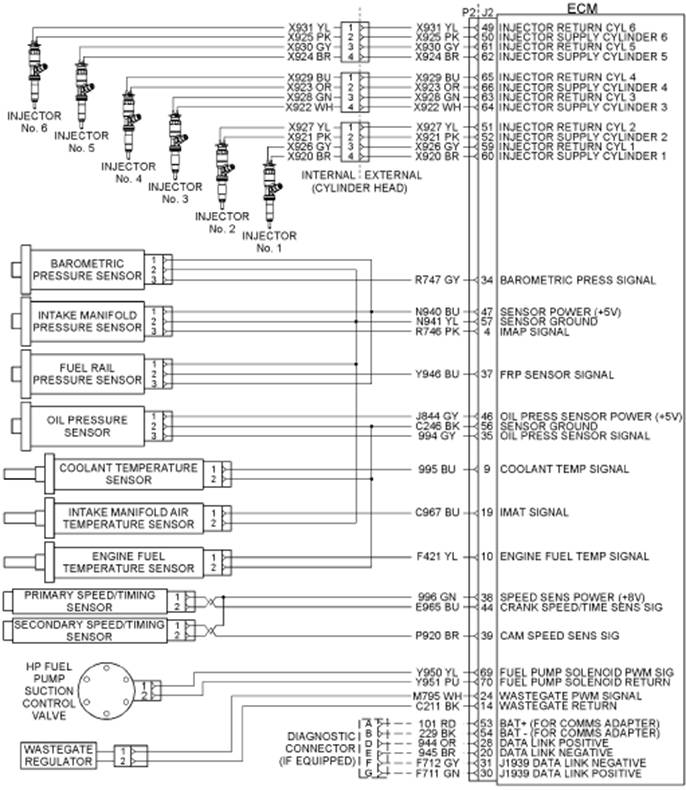

Perkins1206e-e66柴油發動機控制線信息線束識別方法

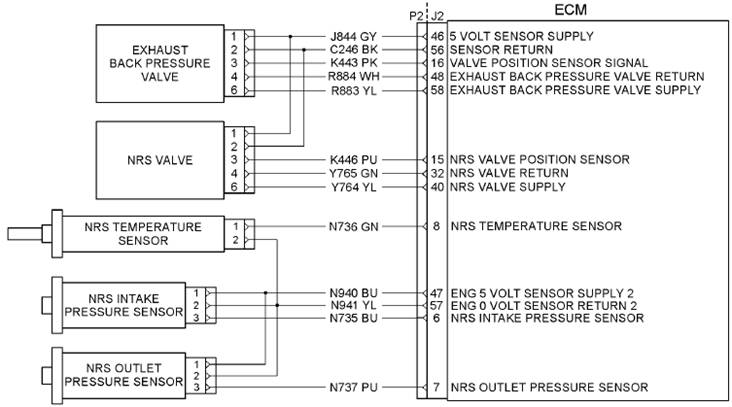

示意圖的NRS設備為1204e-e44和1206e-e66perkins

perkinsCEM

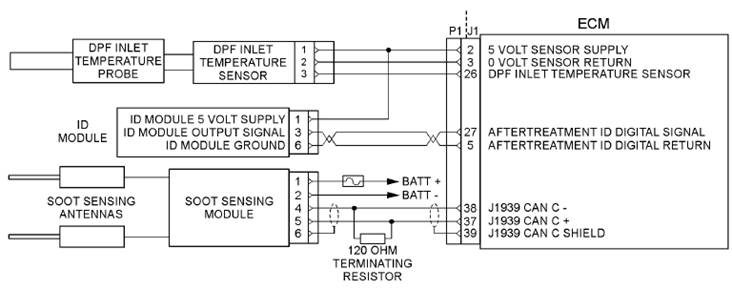

在清潔排放模塊示意圖（CEM）應用線路
