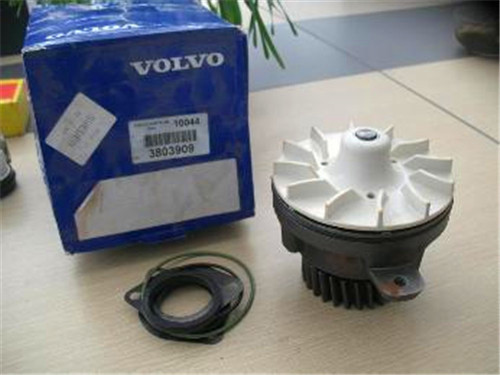

沃爾沃volvo海水泵，大修拆下海水泵；參見海水泵，更換 387 頁。注意 支架中的編號指前兩頁的圖示。工具884167 沖頭9994034 沖頭

拆卸
1   標記與泵殼體相關的管路彎頭的位置。拆下管路彎頭。
2   將沃爾沃volvo海水泵蓋連同 O 型圈一起拆下。將橡膠墊圈從葉輪上(19)拆下。用葉輪拔具拉出葉輪。
3   松開凸輪螺栓(5)。拆下凸輪螺栓(3)和磨損環(7)。
4   標記與軸承座相關的泵殼體的位置。松開四個螺栓并小心拉出泵殼體。拆下泵軸上的泵殼體(4)、支撐墊圈(6)和軸密封件(8)。
5   將帶有橡膠蓋的陶瓷環(9)從泵殼體中敲出。使用一個合適的套筒。

6   將擋環(10)從軸上拆下。

7   使用萬能拔具拉出齒輪。26-6 海水系統，海水泵47702575

8   將軸承擋圈(15)從軸承座上拆下并將軸和軸承拉出。

9   使用萬能拔具將軸承從軸承中拉出。
10   使用一個合適的套筒將密封環(11)從軸承座中敲出。

11   檢查所有部件。更換磨損或損壞的部件。

裝配
12   用沃爾沃volvo防水潤滑脂潤滑密封環(11)（沃爾沃遍達零件號828250）并將其敲入軸承座中。注意 將舊支撐墊圈(6)放在環上以保護環。密封件帶有彈簧的一側必須向里朝向軸承座。

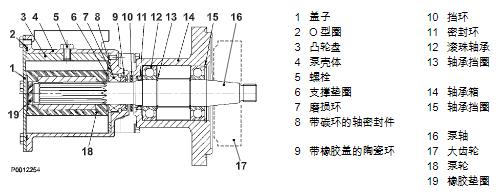

13   將內部軸承擋圈安裝到泵軸上并按壓軸承。注意 可能會用到 884167 沖頭?；蛘邔⑤S承加熱到約100 °C (212 °F) ，然后將其敲到位。在軸承中加注潤滑脂（冷卻后）。1蓋子10擋環2O 型圈11密封環3凸輪盤12滾珠軸承4泵殼體13軸承擋圈5螺栓6支撐墊圈14軸承箱7磨損環15軸承擋圈8帶碳環的軸密封件16泵軸9帶橡膠蓋的陶瓷環17大齒輪18泵輪19橡膠墊圈26-6 海水系統，

14   安裝泵軸，使軸承處于軸承座中。安裝外部軸承擋圈(15)。

15   安裝沃爾沃volvo齒輪并緊固。緊固扭矩：200 ±30 Nm (147.5 ±22.1 lbf.ft.)。
16   將擋環(10)安裝在距軸承座最近的軸上。

17   潤滑橡膠蓋并將陶瓷環(9)和橡膠蓋安裝在泵殼體中。注意 密封件中密封表面不可與潤滑脂接觸或由光手指接觸。在錘柄上放一片干凈的塑料薄片并小心將陶瓷環按壓到位。
18   將泵殼體安裝到之前做標記的軸承座上，不要緊固。

19   小心將軸密封件(8)放到泵軸上并向下按壓套筒和碳環直至與殼體中的固定陶瓷環接觸。注意 可能會用到 9994034 沖頭。
20   將支撐墊圈(6)安裝到密封件上；安裝磨損環(7)。
21   將泵殼體緊固至軸承座至標準扭矩 24 Nm(17.7 lbf.ft.)。
22   安裝沃爾沃volvo凸輪盤(3)并緊固。使用白色密封劑。
23   用防水潤滑脂（沃爾沃遍達零件號828250）潤滑泵殼體。注意 安裝前可將葉輪放在熱水中，以便安裝。
24   通過旋轉運動壓入葉輪（逆時針）。注意 將一個螺柱擰入軸頭并使用螺母和墊圈壓入葉輪。

25   將橡膠墊圈（花鍵密封件）安裝到葉輪末端。用新 O 型圈安裝蓋并將其緊固至扭矩 10 Nm (7.4lbf.ft.)。
26   按照之前標記將管路彎頭安裝到泵殼體上。
