CAT柴油發動機氣門組傳動組的工作原理與結構圖冊簡述

2022-7-14 8:34:43

CAT柴油發動機氣門組傳動組的工作原理與結構圖冊簡述2022已更新(今日/流程)

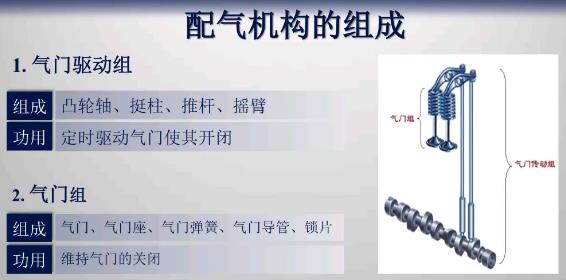

CAT柴油發動機配氣機構的布置

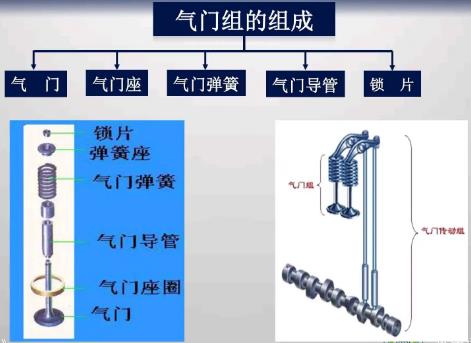

    (1)CAT柴油發動機氣門組的結構

    如圖所示,CAT柴油發動機氣門導管固定在缸蓋氣門導管座孔內,為氣門運動進行導向。CAT柴油發動機氣門穿過氣門導管,氣門頭部與進、排氣道口的氣門座圈貼合,CAT柴油發動機氣門尾端通過鎖片單向固定有彈簧座。氣門彈簧套于氣門桿外圍,下端與缸蓋接觸,上端抵住彈簧座。氣門彈簧安裝好后,彈簧受到壓縮,產生預緊力,使氣門將氣道緊緊關閉。
   (2)CAT柴油發動機氣門傳動組結構

    CAT柴油發動機搖臂軸通過搖臂軸支架支承于缸蓋上端面上,搖臂套裝于搖臂軸上,可繞搖臂軸擺動。搖臂為不等臂杠桿,長臂端與氣門尾端接觸,短臂端與推桿接觸。
    CAT柴油發動機凸輪軸支承于缸體曲軸箱曲軸一側,挺柱安裝于缸體挺柱導管孔內,下端與凸輪接觸。推桿為一細長桿,下端與挺柱接觸,上端穿過缸蓋與搖臂的短臂端接觸。百色Perkins403D-11柴油機代理商聯系,商丘Perkins帕金斯1106D-E70TA發動機轉速控制電腦板企業,七臺河Perkins帕金斯403F-15T發動機柴油泵、噴射泵組件一臺多少錢,那曲Perkins帕金斯403D-07發動機控制屏去哪找,
